CJX–A型磁粉探傷儀
欄目：磁粉探傷儀
聯系人：葉先生(15162494376)
全國咨詢熱線：0512-57123581/0512-57123582

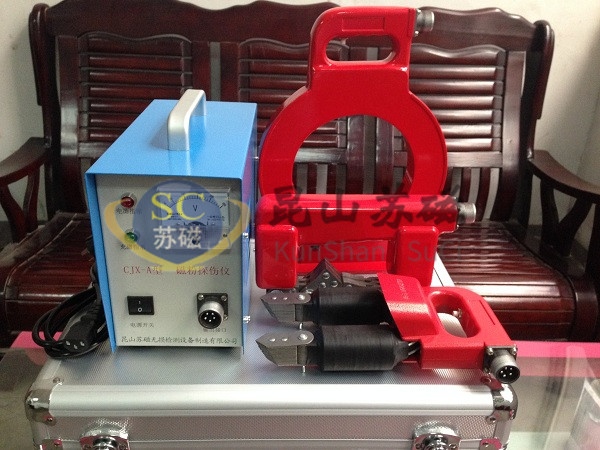

CJX－A磁粉探傷儀是我公司吸收國內外同類產品的優點自行設計生產的新型磁粉探傷設備。采用外加磁場磁化法，使儀器具有體積小、重量輕等優點，配以標準鋁合金箱，攜帶方便，該儀器可接A、D、O三種探頭。
F功能選配：
?A型探頭：也稱馬蹄磁軛探頭或角焊縫探頭，活動關節斜面磁頭,配有工作燈;對異形面、形狀復雜工件探傷尤其適用.極距:20-160㎜;提升力:AC≥4.5㎏,DC≥18㎏;重量:2.0㎏。利用這種探頭制成一臺設備叫馬蹄形磁軛探傷儀或角焊縫探傷儀，探頭利用活關節使用范圍廣。
?D型探頭：也稱電磁軛探頭，多種活動關節，磁化強度大。極距：60-220㎜，提升力：AC≥5㎏，DC≥18㎏；重量：2.5㎏.獨立利用這種探頭制成的設備叫電磁軛探傷儀，探頭具有導磁高、磁化強度大等特點。
?O型探頭：也稱環形探頭，內徑:150㎜,中心磁場≥180Oe.重量:2.5㎏.獨立利用這種探頭制成一臺設備叫環形探傷儀，它是利用線圈通電時產生強磁場的原理設計的，適用于軸棒類、管道類、葉片類等復雜工件的分段探傷或退磁。
二、技術性能
1、電源：AC 220V ±10％ 50HZ 5A
2、輸出：AC 36V 12A 可選配A、D、O三種探頭
3、探傷速度： ≥6米/分
4、探頭溫升：≤60℃
5、工作節拍：建議在長時間連續工作時：
             充磁時間≤3秒，間隙時間≥5秒
6、儀器重量：約6.0Kｇ
三、基本配置
1、CJX—A主機                                 1臺
2、探頭                                         1只
3、電源線                                       1根
4、輸出線                                       1根
5、保險絲管  5A                                 2只
6、高亮度照明燈泡   10W/12V                    1只
7、合格證                                       1份
8、保修單                                              1份
四、操作與維修
使用本儀器前請詳細閱讀本說明書，了解掌握儀器結構和技術性能，檢查電源與本儀器要求是否相符，連接是否正確，正確無誤后方可接通電源，初次使用或久藏復用前，應檢查儀器是否完好。
1．操作步驟
（1）將電源插頭線與儀器電源插座接好，探頭和輸出插座連接好。
（2）接通儀器電源開關，此時電源指示燈亮，儀器控制電路同時接通，伺服工作。
（3）將探頭和被檢工件接觸好，按下探頭上的開關，這時儀器對工件呈磁化狀態，工作燈亮。松開開關，則切斷主回路電源，工件停止磁化。
（4）停止使用時，關斷儀器電源開頭，切斷電源。
2．故障檢修
（1）電源接通無指示、不工作，保險絲熔斷、因短路或過載引起。
（2）按下開關，探頭工作，無工作指示，因工作指示燈損壞引起。
（3）工作指示燈亮，探頭不充磁，主電路或控制電路有故障。
（4）接通電源，不按充磁開關即充磁，控制電路或雙向可控硅壞。
五、 注意事項
（1）本儀器工作節拍：建議在長時間連續工作時：
                      充磁時間≤3秒，間息時間≥5秒。
（2）在使用前應檢查供電電壓是否符合儀器要求，如過高或過低會損壞儀器或影響探傷效果。
（3）使用時探頭端面應與被檢工件保持良好接觸，然后再按下充磁開關，此時磁化效果最佳。
（4）本儀器雖有很好的空載過流保護電路，但在使用時，應盡量避免空載工作，以減少產生不必要的溫升。
（5）本儀器可連續工作，如發現部分發熱嚴重即停止使用，待查明原因后再使用。
（6）儀器及附件應在清潔、干燥、無腐蝕環境中使用或存放。
（7）在自行修理時，請注意機內高壓危險。
（8）按下充磁工作開關時，不可開關電源。
（9）儀器外殼必須可靠接地。
（10）發生電路故障如無法修理，請將儀器發回我廠服務中心。
